La gamme Heim

La gestion de la chaîne de mesure, depuis le capteur jusqu’à la solution logicielle, engendre de nombreuses problématiques, dont l’une est le nombre et la longueur de câble nécessaire entre le capteur et le convertisseur de signal. Poids des câbles, interférences, complexité de modifier un plan de mesure…

C’est pour proposer une solution à ces problématiques que PCB Piezotronics vous propose, en partenariat avec Safran Data Systems, des dispositifs d’acquisition optimisés, permettant de numériser le signal au plus proche du capteur.

  • Systèmes distribués fonctionnant en réseau
  • Modules d’acquisition regroupant différents types de capteurs: pression, accélération, température, …
  • Permettant l’acquisition de mesures synchrones à 100ns de précision
  • Modulables, sur des systèmes de quelques dizaines de voies de mesure à des architectures complexes de plusieurs milliers de voies

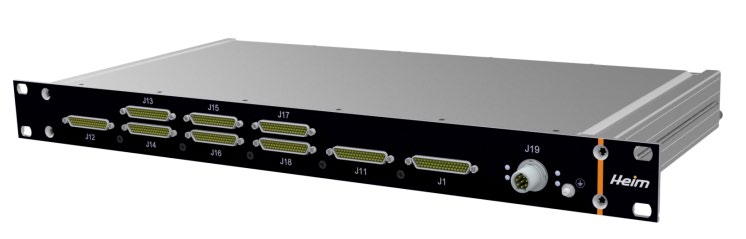

HeimLab L1

Pour les applications en laboratoire et embarquées en ambiance habitacle: Campagnes de mesures rapides, bancs d’essais, véhicules terrestre

  • Fonctions optimisées pour l’acquisition
  • Plusieurs configurations disponibles, jusqu’à 64 voies analogiques via 8 modules
  • Dimensions: 310x240x44 mm, 1 400g
  • Module ANA: 10 kHz, 64 k sample
  • Module ANA WB Large bande: 50 kHZ, 122 k sample

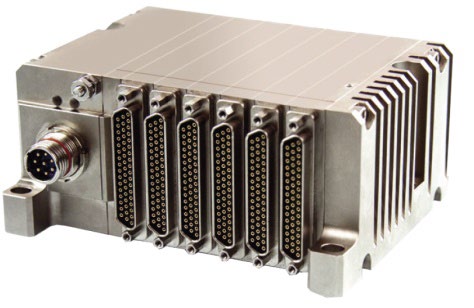

HeimStrong

Système durci et concentré dédié aux applications en environnement très sévère: véhicules terrestres ou marins, procédés industriels exigents

  • Jusqu’à 128 voies analogiques et bus de données, via 1 à 6 modules
  • Jusqu’à 32 GB de stockage interne
  • Stack de 50 x 76 mm très concentré
  • Résistant de -50 +150°C
  • Durci pour: température, humidité, vibration, choc, EMI/EMC

HeimSpin

Système durci et concentré pour les applications avec système rotatif: bancs d’essais, systèmes éoliens, turbines

  • Jusqu’à 128 voies analogiques et bus de données, de 2 à 16 modules
  • Jusqu’à 32 GB de stockage
  • 127 x 126 x 88 mm pour 9 modules, 2000g
  • -40 à 85°C, très durci et protégé contre les EMI
  • Jusqu’à 2500 rotations par minute

La suite logicielle eZ

Les produits d’instrumentation Heim sont fournis avec la suite logicielle eZ:

eZ setup

  • Configuration du système
  • Gestion de l’enregistrement des données brutes
  • Affichage des données en temps réel

eZ processing

  • Traitement des signaux acquis
  • Enregistrement des données
  • Analyse fine et hautes capacités de calcul
  • Affichage personnalisé et détaillé des données, temps réel et différé
