Cryogénie (-196 °C) à très haute température (+427 °C)
Mesurer la pression dynamique dans des conditions thermiques extrêmes

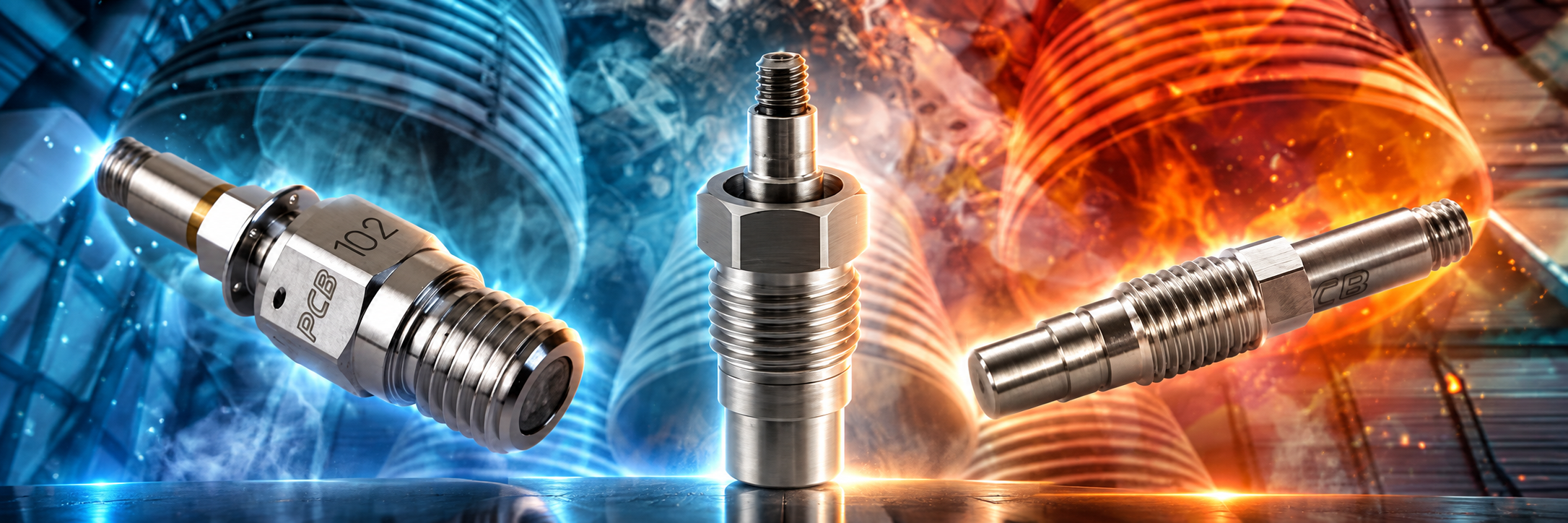

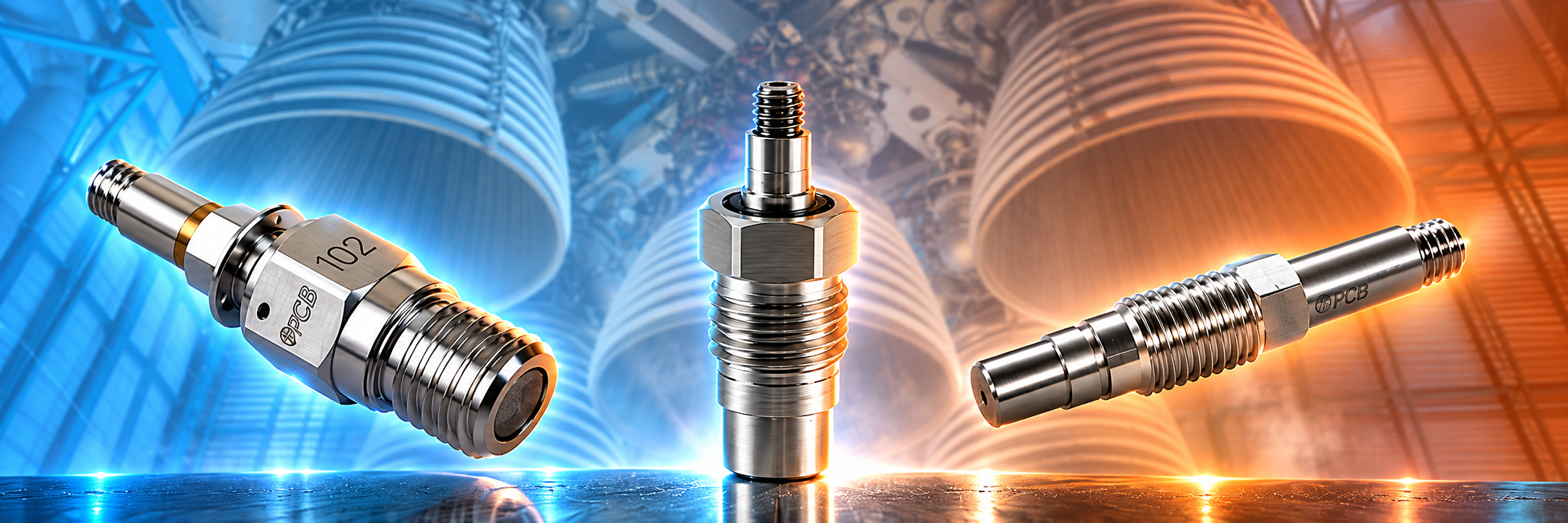

Les phénomènes de combustion et les écoulements de gaz à haute température imposent des contraintes sévères aux chaînes de mesure. Le capteur de pression 116A05 UHT-12™ a précisément été conçu pour mesurer les pressions dynamiques dans des environnements thermiques extrêmes, aussi bien cryogéniques qu’à très haute température.
Grâce à son élément sensible piézoélectrique UHT-12™ à sortie charge, il fonctionne sur une plage de températures allant de -196 °C à +427 °C. Sa plage de mesure est de 6,9 bar, avec une sensibilité de 101,5 pC/bar. De plus, il supporte une pression maximale de 276 bar, offrant ainsi une importante capacité de surcharge.
Un boîtier isolé pour fiabiliser la chaîne de mesure
Dans les installations d’essais complexes, les différences de potentiel entre équipements peuvent générer des boucles de masse et perturber les signaux mesurés. Pour limiter ce risque, le 116A05 dispose d’un boîtier électriquement isolé.
Cette conception contribue à améliorer la maîtrise du bruit électrique. Par ailleurs, sa configuration facilite son intégration dans les chaînes de mesure existantes.
Un capteur adapté aux essais de moteurs-fusées
Le capteur de pression haute température 116A05 convient particulièrement aux essais de moteurs-fusées, lanceurs spatiaux et systèmes de propulsion. Lors de la qualification d’un moteur, il permet notamment d’analyser les fluctuations rapides de pression associées aux instabilités de combustion.
Ainsi, il peut être utilisé pour mesurer la pression dynamique dans les chambres de combustion, étudier les phénomènes thermoacoustiques ou caractériser les variations rapides de pression des gaz chauds.
Enfin, ses performances thermiques ouvrent également la voie à des applications en thermoacoustique, thermodynamique et recherche scientifique. Universités, laboratoires et centres de recherche peuvent ainsi disposer d’un capteur robuste pour leurs essais dans des environnements soumis à de fortes variations de température.
Une nouvelle solution dans la gamme de capteurs de pression UHT-12™dynamique haute température
Avec le 116A05 UHT-12™, PCB Piezotronics enrichit la gamme des solutions adaptées aux applications combinant des températures extrêmes et des phénomènes de pression dynamique.
