La maintenance prédictive (PdM) est bien plus qu’une simple alerte de panne. En utilisant l’analyse vibratoire, nous identifions précisément les fréquences de défaut (balourd, roulement, engrenage) pour permettre une intervention ciblée avant la défaillance. Cette approche maximise la disponibilité de vos machines tout en réduisant les coûts de maintenance globale.
Surveillance tours de refroidissement
Anticiper la défaillance pour concevoir des équipements plus fiables et plus sûrs.
Marques :
-
PCB Piezotronics
-
IMI
Contexte d’utilisation
Tours aéroréfrigérantes standards (CVC et industrie)
Les ventilateurs axiaux de tours de refroidissement fonctionnent généralement à vitesse lente, avec de fortes inerties mécaniques.
Les défauts les plus courants concernent :
- Déséquilibre de l’hélice
- Désalignement moteur / réducteur
- Défauts de roulements
- Frottement pale / carénage
- Dégradation du réducteur
Les statistiques terrain montrent que :
- 60 % des défaillances sont liées au moteur
- 30 % à la transmission / boîte de vitesse
- 10 % au ventilateur lui-même
Pour un fabricant, ces données doivent guider l’intégration d’une stratégie de surveillance cohérente sur l’ensemble de la chaîne cinématique.
Objectifs de la maintenance prédictive
- Suivre l’évolution vibratoire dans le temps
- Identifier les signatures basses fréquences liées aux faibles vitesses
- Garantir la conformité à des normes comme CTI STD 163 (mesure en vitesse mm/s)
- Réduire les risques de casse structurelle (rupture de pale, détérioration réducteur)
- Améliorer la disponibilité globale des installations
Spécificités techniques requises
- Excellente sensibilité en basse fréquence
- Mesure fiable en vitesse vibratoire
- Capteurs inox hermétiques résistants à l’humidité
- Solutions robustes adaptées aux environnements extérieurs
Produits recommandés
Accéléromètres
Diagnostic et validation vibratoire
603C01
Accéléromètre ICP® à cisaillement en céramique à usage général, industriel, 100 mV/g, plage de fréquence de 0,5 à 10 000 Hz, sortie supérieure, connecteur à 2 broches, étalonnage ISO 17025 accrédité en un point.
607A11
Accéléromètre ICP® à cisaillement en céramique de faible profil, industriel, 100 mV/g, plage de fréquence de 0,5 à 10 000 Hz, sortie latérale, câble intégré de 3 mètres et base pivotante, étalonnage ISO 17025 accrédité en un point.
622B01
Accéléromètre ICP® à cisaillement en céramique de faible fréquence, industriel, 100 mV/g, plage de fréquence de 0,2 à 15 000 Hz, sortie supérieure, connecteur à 2 broches, étalonnage ISO 17025 accrédité par balayage de fréquence.
Transmetteurs 4-20mA
Surveillance continue
640B01
Transmetteur de vibration à sortie 4-20 mA, 0 à 25,4 mm/s crête, 3 à 1k Hz, connecteur 2 broches
641B01
Transmetteur de vibration à sortie 4-20 mA, 0 à 25,4 mm/s efficace, 10 à 1k Hz, connecteur 2 broches
655A91
Transmetteur de vibration à sortie 4-20 mA 0.0 to 1.0 in/sec pk, 3.5 to 2.0 kHz, connecteur M12 4 broches
656A91
Transmetteur de vibration à sortie 4-20 mA 0.0 to 1.0 in/sec RMS, 3.5 to 2.0 kHz, connecteur M12 4 broches
Accessoires de validation
C9110D
Calibrateur portatif de vibrations, entrées charge, ICP et tension, plage de fréquences 5 Hz – 10 kHz, amplitude maximale 20 g / 508 mm/s / 3,81 mm, précision ±3 % (10 Hz – 10 kHz), accréditation A2LA, signal sinusoïdal par paliers

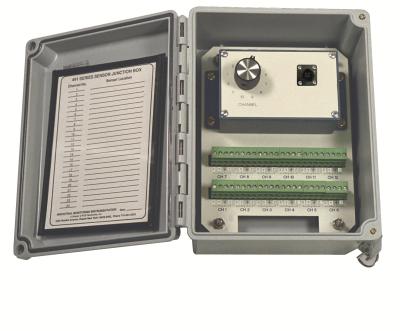

691A80
Boîtier de commutation triaxial avec sorties commutées, 10 x 8 x 6, boîtier en fibre de verre NEMA 4X (IP66), 12 canaux triaxiaux, bornier d’entrée, sortie connecteur MIL à quatre broches, sans ports de connexion.
Maintenance 4.0 – Digitalisation et intégration simplifiée
Enjeux techniques
Les tours de refroidissement sont souvent installées en hauteur ou sur des structures complexes.
Pour un fabricant, le défi consiste à proposer des solutions de surveillance :
- Simples à intégrer
- Économiques en câblage
- Compatibles avec les architectures modernes (cloud, supervision distante)
Objectifs de la maintenance prédictive digitalisée
- Centraliser les données de santé machine
- Réduire les coûts d’installation
- Supprimer les convertisseurs analogiques intermédiaires
- Permettre un diagnostic à distance
Spécificités techniques requises
- Communication numérique standardisée (IO-Link)
- Solutions sans fil pour zones difficiles
- Paramétrage simplifié et reproductible
Produits recommandés
Capteurs numériques
633A01
Accéléromètre numérique industriel en céramique, plage de fréquence de 0,9 à 15 000 Hz, sortie supérieure, câble intégré avec connecteur USB.
Modules de conversion
