Préparer et/ou tester sa chaîne de mesure

Maîtriser les processus de mesure, c’est maîtriser la qualité des produits fabriqués.

Dans votre laboratoire d’essais, vous installez et vérifiez minutieusement les appareils de mesure. Vous procédez à des simulations de fonctionnement et récoltez les données qui vous permettent d’identifier les composants défectueux et les remplacer.
Spécialiste de la mesure, vous observez et comparez les résultats obtenus. Tout doit être parfaitement fonctionnel pour que l’exploitation en série puisse démarrer sans problème.

Découvrez ci-après les outils indispensables, transportables et faciles à implémenter  qui vous permettront une « mesure agile, rapide et efficace » !

A ne pas oublier dans votre boîte à outils de mesure !

1° Pour vérifier le bon fonctionnement d’un capteur

• Calibreur portable 394C06
• Calibreur acoustique CAL1250
• Systèmes d’acquisition 485B39 (et variantes) prenant notamment en charge les capteurs ICP®

2° Simuler une chaîne de mesure

• Simulateur de capteurs ICP® 401B04
• Simulateur de signaux 4830B

3° Conditionner le signal ICP®

• Conditionneur de signal séries 480 et 482 (ICP)
• Conditionneur piézorésistif portable et autonome 4418

4° Vérifier et mettre à jour vos TEDS

• Kit de lecture TEDS 400B76

1° – POUR VERIFIER LE BON FONCTIONNEMENT D’UN CAPTEUR

CALIBREUR PORTABLE 394C06

Le modèle 394C06 est une source de vibrations pratique, autonome et portable générant une excitation à la fréquence fixe de 159,2 Hz et 1 g. Ce calibreur portable permet un contrôle rapide des systèmes de mesure, de surveillance et de monitoring des vibrations en utilisant des accéléromètres piézoélectriques ou capacitifs.
Il permet de tester rapidement le bon fonctionnement et les performances d’un capteur ainsi que de la voie de mesure complète.

Comment l’utiliser ?

Son utilisation est très simple :

• Alimentation avec 4 piles AA (LR6)
• Installation collée ou vissée de l’accéléromètre sur la platine vibrante
• Connexion de l’accéléromètre à la chaîne de mesure
• Appui sur le bouton ON Ceci permet de vérifier que la courbe a bien une sinusoïde de fréquence de 159,2 Hz caractéristique, que le capteur répond et qu’il est fonctionnel.

CONDITIONNEUR PORTABLE AUTONOME 4418

Le modèle 4418 est un conditionneur de signal portable autonome. Il s’interface avec les capteurs résistifs assemblés en pont de Wheatstone complets et de technologie à capacitance variable (sortie différentielle). Il peut également alimenter un capteur capacitif asymétrique. Ce modèle s’utilise principalement avec les capteurs de mesure de pression, d’accélération et de vitesse angulaire.

Le 4418 fournit une alimentation stabilisée au capteur, une tare, un choix de trois amplifications (1, 10 ou 100) et l’activation d’un filtre optionnel (filtre passe-bas d’ordre deux). Le signal de sortie est en tension jusqu’à 20 V pk-pk.

Comment l’utiliser ?

• Il fonctionne sur batterie (autonomie 8 heures en utilisation continue) et pèse moins de 400 grammes.
• Ses batteries Ion Lithium confèrent une recharge rapide à l’appareil.
• Les indicateurs LED permettent la reconnaissance des configurations et de l’état de charge de l’appareil.
• Sortie 20V pk-pk sur connecteurs BNC

CALIBREUR ACOUSTIQUE CAL1250

Le modèle CAL1250 de Larson Davis est un calibreur acoustique de précision (IEC Classe 1) pour la vérification de microphones jusqu’à 1’’.
Alimenté par piles il peut être utilisé pour l’étalonnage de sonomètres, microphones jusqu’à 1 ” et autres équipements de mesure du son. Il délivre un signal de sortie de niveau de 94 ou 114dB à 251,2 Hz ou 1000 Hz
Il a été conçu pour une utilisation sur le terrain ou en laboratoire et sa précision a été certifiée conforme par l’Institut national des normes et de la technologie (NIST).
Le modèle CAL1250 présente une pression acoustique stable indépendamment de l’état de la batterie et un écran de contrôle.

2° – POUR SIMULER UNE CHAINE DE MESURE

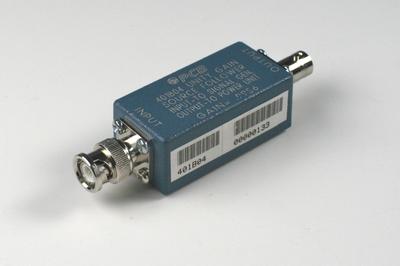

SIMULATEUR DE CAPTEUR ICP® 401B04

Le modèle 401B04  est un simulateur de capteur ICP® qui permet de simuler et vérifier le bon fonctionnement de votre chaîne de mesure avant de connecter tous vos capteurs et instrumentation.

Le modèle 401B04 est un amplificateur de tension à gain unitaire, non inverseur, à conversion d’impédance. Lorsqu’il est utilisé avec un générateur de signal ou un oscillateur, il replace un capteur ICP®, dont il simule le circuit, pour étalonner les conditionneurs de signal, effectuer des vérifications du système et des ajustements de gain, ou vérifier la réponse en fréquence des systèmes avec de longs câbles d’entrée.

SIMULATEUR DE SIGNAUX 4830B

Le simulateur 4830B est un générateur de signal sur piles conçu pour simuler des sorties électriques de type sinus, triangulaire ou carré. Il est idéal pour le diagnostic de systèmes d’acquisition de données et d’automatisme. L’appareil se substitue au capteur et imite des signaux piézoélectriques ICP® , mode de Charge ou de signal Tension (technologie résistive ou capacitive).

Le signal est paramétrable en fréquence, forme, sensibilité et en amplitude. L’appareil peut enregistrer jusqu’à 40 profiles, soit entrés manuellement soit par via une liaison numérique.
Les sorties de simulation sont mises à l’échelle en unités d’accélération, c’est-à-dire «g», sous forme de signaux mV/g (millivolt) ou pC/g (pico-coulomb) selon le cas, bien que les sorties puissent être configurées pour être proportionnelles aux unités de vitesse ou déplacement.

Comment l’utiliser ? ?

Le 4830B dispose d’un écran d’affichage et de boutons pour son réglage. Les connectiques (BNC ou TNC) permettent une interface et des câbles standards de raccordement.
L’appareil est autonome et dispose d’une batterie de 8 heures.

SYSTEME D’ACQUISITION USB 485B39

Le 485B39 de The Modal Shop est un conditionneur de signal USB à deux voies destiné aux capteurs ICP®. Il permet l’acquisition directe de signaux analogiques via une interface USB, sans nécessité de pilotes spécifiques. Le 485B39 fournit une alimentation de type ICP® aux capteurs, qui peuvent donc être connectés directement sur l’appareil, sans nécessité de passer par un conditionneur externe.

L’appareil propose une conversion 24 bits, une bande passante jusqu’à 20,7 kHz et plusieurs taux d’échantillonnage entre 8 et 48 kHz. Il est conforme à la norme Classe 1 des dispositifs audio. Il est compatible avec la plupart des systèmes d’exploitation (Windows, macOS, Linux, iOS, Android) et des logiciels d’analyse audio. Sur ces systèmes, les données ne sont pas propriétaires et donc librement accessibles. Le 485B39 peut ainsi être couplé avec divers logiciels sur ces systèmes tels que (sans s’y limiter) Matlab, Python ou encore LabVIEW.

Comme tous les capteurs ne sont pas dotés de la technologie ICP®, différentes versions du conditionneur sont disponibles :

• deux voies ICP® (485B39),

• deux voies tension (V485B39),

• ou une de chaque (IV485B39).

Le boîtier est compact, alimenté par USB (USB A ou USB C – ajouter ‘-C’ à la référence du conditionneur), avec isolation électrique de la masse. Ce dispositif est bien adapté aux mesures dynamiques sur site ou en laboratoire.

Comment l’utiliser ?

Il suffit de le brancher ! Ce modèle, « plug & play », utilise les logiciels existants sous environnement Windows, MacOS, Android, iOS ou Linux pour effectuer l’analyse temporelle et fréquentielle des signaux, la récolte de mesures efficaces globales et d’octaves ou simplement enregistrer les données pour des analyses plus approfondies.

CONDITIONNEURS DE SIGNAL

Les modèles 480C02 / 480E09 – sont des conditionneurs pour capteurs ICP® mono voie alimentés par pile. Ils possèdent un afficheur qui permet de vérifier l’état de la ligne (circuit ouvert/ fermé/ court circuit), une entrée / sortie BNC et une alimentation AC. Le 480C02 est à gain unitaire fixe et le 480E09 à gain variable.

Les modèle 482C05 / 482C15 / 482C16 – sont des boitiers de conditionnement 4 voies ICP® avec gain variable (1, 10 et 100 pour le 482C15, de 0,1 à 200 pour le 482C16, gain unitaire fixe pour le 482C05) Ils possèdent une sortie BNC et une alimentation AC. Leur gamme de fréquence peut aller de 0.05 à 1 MHz selon modèle et amplification choisie.

Comment l’utiliser ?

Il suffit de relier le capteur au conditionneur de signal et de brancher le conditionneur à une alimentation secteur.

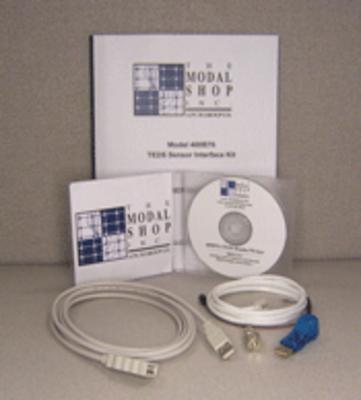

KIT DE LECTURE TEDS 400B76

Le 400B76, est un kit de lecture et écriture sur capteurs TEDS qui permet de lire, réajuster la sensibilité des capteurs et la réécrire dans le logiciel. Le kit 400B76 inclut un logiciel pour communiquer en lecture et écriture avec les capteurs TEDS via une interface graphique intuitive en un simple clic de souris. Il utilise le port USB d’un PC Windows®.

Ce module prend en charge plus de modèles TEDS que tout autre kit d’interface de capteur TEDS disponible sur le marché suivant la norme IEEE 1451.4. Outre le logiciel, ce kit vous fournit un port d’interface USB, un câble d’extension USB de 3 mètres, un câble pour capteur 10-32, un adaptateur BNC.
